Pomiar przepływu masowego Coriolisa
Przepływomierze masowe CoriolisaZdobądź szczyt technologii w zakresie pomiaru płynów przemysłowych. Wiele branż, takich jak przemysł naftowy i gazowy, produkcja żywności i farmaceutyka, przywiązuje wagę do wydajności, bezpieczeństwa, precyzji i kontroli kosztów. Niezrównany wgląd w dynamikę przepływu również jest powodem ich popularności – pomiar przepływu masowego bezpośrednio, a nie pośrednio, oparty na ciśnieniu i temperaturze. Urządzenie dostarczające precyzyjne odczyty w czasie rzeczywistym w trudnych warunkach pogodowych lub procesowych to prawdziwy przełom, zwłaszcza dla branż zmagających się ze złożonymi zmiennymi.
Czym jest przepływomierz masowy?
Przepływomierz masowy służy do pomiaru natężenia przepływu cieczy przepływającej przez rurociąg bez zakłócania całego procesu produkcyjnego. Mierzy on masę przepływającą przez rurociąg w jednostce czasu. Pomiar przepływu masowego jest uważany za podstawę większości receptur, określania bilansu materiałowego, rozliczeń, a także transferów w pokrewnych branżach. Niezawodność i dokładność mają kluczowe znaczenie w takich zastosowaniach.
Jak działa przepływomierz masowy?

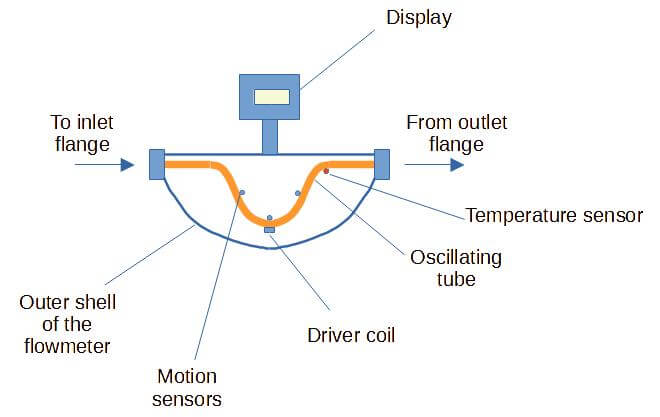

W pomiarach masy stosuje się dwie różne technologie: bezwładnościową i termiczną. Pierwszy z nich, przepływomierz bezwładnościowy, znany jest jako przepływomierz Coriolisa, wykorzystujący zjawisko Coriolisa. Ciecze przepływające przez rurę poddawane są przyspieszeniu Coriolisa poprzez mechaniczne wprowadzenie pozornego ruchu obrotowego do rury. Siła odchylająca generowana w procesie przepływu cieczy będzie funkcją mierzonego natężenia przepływu masy.

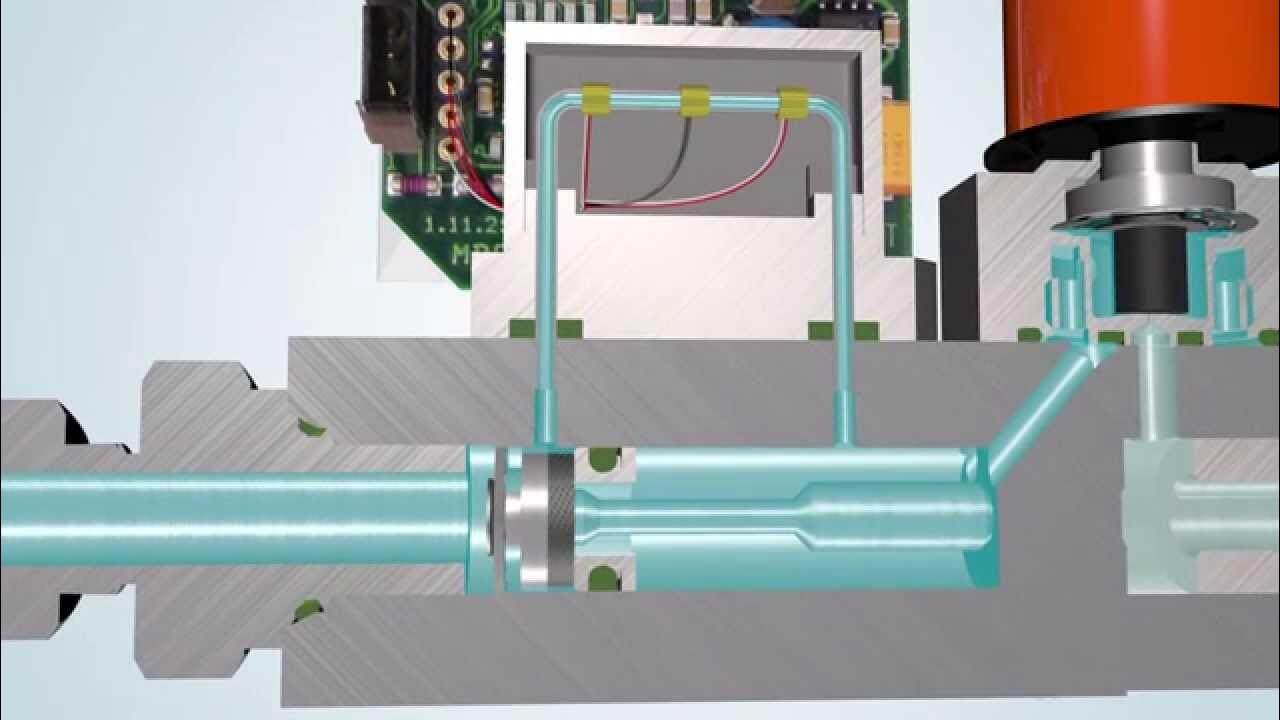

Późniejprzepływomierz masowy termicznyBezpośredni pomiar natężenia przepływu gazów i cieczy. Niezależnie od tego, czy wprowadza się określoną ilość ciepła do przepływającego strumienia, czy utrzymuje sondę w stałej temperaturze, termiczny przepływomierz masowy działa z dwoma czujnikami temperatury i grzałką elektryczną. Powyższy akapit wyjaśniajak działa przepływomierz masowy termiczny.
Jaka jest zasada działania przepływomierza masowego?
Przepływomierze masowe służą do pomiaru masy substancji przepływającej przez dany punkt w jednostce czasu. Różnią się jednak technologiami, które umożliwiają precyzyjne pomiary, takimi jak pomiar termiczny, Coriolisa, ultradźwiękowy lub wirowy.Przepływomierz masowy Coriolisajest jednym z najpopularniejszych przepływomierzy ze względu na swoją dokładność i niezawodność.
Dokładność i zakresowość przepływomierzy masowych
Ze względu na wyjątkową dokładność i powtarzalność, przepływomierze masowe są preferowane w branżach, w których priorytetem jest precyzja. Zakresowość przepływomierzy masowych odnosi się do maksymalnego zakresu, jaki mogą one mierzyć. Zakres przepływomierza masowego jest odwrotnie proporcjonalny do jego ogólnej niedokładności. Przyczyną takiej zależności są czujniki o zwiększonej czułości tłumienia, montowane w przepływomierzach szerokozakresowych, które nie są tak czułe, jak przepływomierze wąskozakresowe o wysokiej czułości.
Jak wybrać odpowiednią zakresowość przepływomierzy?
Wybierając odpowiedni przepływomierz, należy wziąć pod uwagę takie czynniki, jak rodzaj cieczy, zakres przepływu, dokładność, temperatura i ciśnienie, biorąc pod uwagę praktyczne zastosowania. Zakres przepływu jest pierwszym czynnikiem, który należy określić przed wyborem właściwego zakresu pomiarowego. Przepływomierze masowe o małym zakresie są preferowane ze względu na wyższą dokładność, jeśli zakres przepływu jest mały. Ponadto, temperatura otoczenia i ciśnienie to dodatkowe czynniki wpływające na ostateczną dokładność. W przypadku wysokich temperatur i ciśnienia, priorytetem przy wyborze przepływomierza masowego jest odporność na wysokie temperatury i ciśnienia.
Przepływomierze masowe Coriolisa firmy Lonnmeter oferują niedokładność pomiaru od 0,1% do 0,05% w zakresie przepływu masowego do 100:1. Zakres pomiarowy rur krzywkowych jest szerszy niż przepływomierzy rurowych. Całkowity błąd przepływomierza składa się zarówno z niedokładności podstawy, jak i błędu przesunięcia zera, który jest wynikiem nieregularnego sygnału wyjściowego w warunkach zerowego przepływu. Błąd przesunięcia zera jest główną przyczyną błędu, stanowiąc typowo 1%–2% mierzonego natężenia przepływu.
Niektórzy producenci podają ogólną dokładność w postaci procentowej wartości natężenia przepływu dla dużych przepływów oraz procentowej wartości natężenia przepływu, a także błędu przesunięcia zera. Przy porównywaniu, ze względu na ewentualne oszustwa, kluczowe jest sprawdzenie specyfikacji.
Zastosowania i ograniczenia przepływomierzy masowych
Przepływomierze masowe są podatne na wpływ czynników środowiskowych, odczytów i obliczeń; korekta błędu może spowodować potencjalne uszkodzenie sprzętu, spadek wydajności i obniżenie dokładności. Przyjrzyj się następującym problemom, które mogą wystąpić w przepływomierzach masowych:
Nr 1 Ciśnienie może spaść, jeśli prędkość przepływu wzrośnie w celu wykrycia;
Przepływomierze Coriolisa nr 2 są droższe niż inne przepływomierze. I nie nadają się do stosowania w rurociągach o większych średnicach.
Nr 3 Kondensacja wilgoci w nasyconych gazach może powodować zaniżanie odczytów i w konsekwencji korozję.
Nr 4 Powłoka lub nagromadzenie materiału na czujniku będzie miało wpływ na wydajność wymiany ciepła.
Pomimo wyższych kosztów początkowych, długoterminowe zalety w postaci dokładności, niskich kosztów konserwacji i trwałości sprawiają, że przepływomierze masowe Coriolisa stanowią wartościowe rozwiązanie w wielu branżach. Bezpośrednie i niezawodne pomiary masy, gęstości i temperatury sprawiają, że są one wszechstronne w zastosowaniach od przemysłu naftowego i gazowego po spożywczy i napojowy.
Jeśli szukasz wiarygodnego producenta przepływomierzy masowych Coriolisa, skontaktuj się z nami i skonsultuj się z ekspertami, aby wybrać odpowiednie przepływomierze masowe. Możesz też poprosić o bezpłatną wycenę uwzględniającą Twoje indywidualne wymagania.
